Bij GEJE krijgen wij vaak de volgende vragen: “Waar moet een kraan met een LS-ventiel, een afzetsysteem en een open center ventiel aangesloten worden? En welke componenten zijn hiervoor nodig?”
Er zijn een aantal manieren om dit te doen. Toch blijf je altijd met een groot aantal losse componenten en verbindingen werken, wat weer kan resulteren in veel mogelijke punten van lekkage of storingen.
GEJE heeft daarom een manifold ontwikkeld waarbij alle losse componenten zijn samengevoegd in één geïntegreerd circuit. Dit is een geboord stalen blok voorzien van:
- Een overdrukventiel
- Een elektrische 2/2 klep
- Een drukcompensator (unloading valve)
- Een instelbare smoring voor de geregelde oliestroom

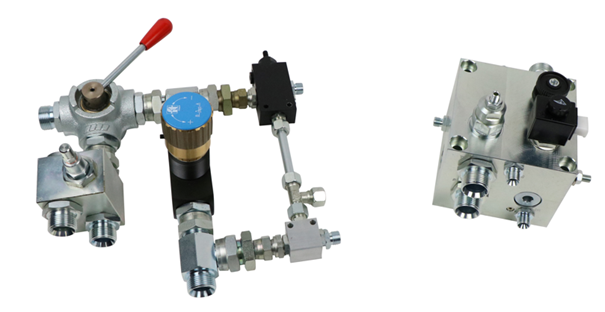

Onderstaande afbeelding laat een vergelijking zien welke onderdelen het manifold allemaal samenvoegt:
Toepassing van het manifold
Het manifold is toepasbaar in systemen waar je gebruikmaakt van een variabele plunjerpomp. De pomp kan ook aangedreven worden door een motor PTO, omdat het manifold is voorzien van een rondpompfunctie. Dit gebeurt door de geïntegreerde druk gecompenseerde 2-weg klep (unloading valve). Deze klep zorgt ervoor dat als de 2/2 klep in het manifold gesloten is (P2 dicht) en de closed center functies op P1 niet worden bediend (P1 ook dicht), er een kleine bypass-flow overblijft. Dit houdt de pomp koel én smeert deze terwijl het voertuig rijdt. De druk regelt hierbij terug naar stand-by druk.
_13132513837517.png)
Werking van de GEJEHIC037V3
In korte lijnen werkt de GEJEHIC037V3 (GEJE Hydraulic Integrated Circuit) als volgt:
- De pers vanaf de variabele pomp wordt aangesloten op P en loopt door het ventiel via P1 naar het closed center LS-ventiel.
- De functie voor het afzetsysteem of de kipper sluit je aan op P2. Met de 2/2 klep (5) schakel je functie P2 aan en uit.
- Door de smoring (2) af te stellen, regel je de gewenste liters naar P2.
- De maximaal instelbare druk op het overdrukpatroon is 350 bar. Dit stel je in op patroon (1).
Het overdrukpatroon op de HIC037 is bedoeld om piekdrukken van de pomp af te vangen en biedt extra veiligheid. De systeemdruk moet natuurlijk op de verbruiker worden afgesteld, waarbij de druk van de regelaar op de pomp altijd iets lager moet zijn (ca. 20 bar).
De LS kan rechtstreeks van de pomp naar LS op het manifold én van LS1 naar het ventiel op de kraan lopen. Gebruik je functie P2? Dan loopt de LS via de wisselklep (4) en stuurt de pomp ook open.
_13132513838639.png)
_13132513839036.png)
Technische details
De magneetspoel op het manifold is standaard 26VDC, maar kan op aanvraag worden voorzien van een andere spanningsvariant. Het manifold is volledig verzinkt.
De pers- en retouraansluitingen zijn voorzien van 1” BSP binnendraad. De drain van 3/8” en de LS- en manometeraansluiting M van ¼” BSP draad.
Heb je nog vragen over de GEJEHIC037V3? Neem gerust contact met ons op!
