Een dubbeldruk patroon schoonmaken

Op de tweede afbeelding is linksboven nog eens de plunjer in de juiste positie zichtbaar. Je kunt nu de patroon demonteren door met sleutel 27 de contramoer los te draaien en de twee delen van elkaar af te schroeven.

Verwijder de veer en de zitting met kogel en plaats de patroon omgekeerd in de bankschroef. Nu kan je de plunjer terug duwen met een schroevendraaier.

Schoonmaken

Terwijl je de plunjer terugduwt (dit kan door de vervuiling zwaar gaan of zelfs vastzitten) kun je met de luchtspuit de delen schoonmaken:

1. De plunjer
2. De zitting voor de kogel
3. De kanaaltjes aan de zijkant van de patroon

Afmonteren

Maak alle losse delen goed schoon en zet het patroon weer in elkaar. Denk er om dat het gaasje in het patroon blijft zitten tijdens montage in het ventiel. Met de onderste contramoer (SW27) stel je de lage druk af, met de bovenste moer (SW55) stel je daarna de hoge druk af.

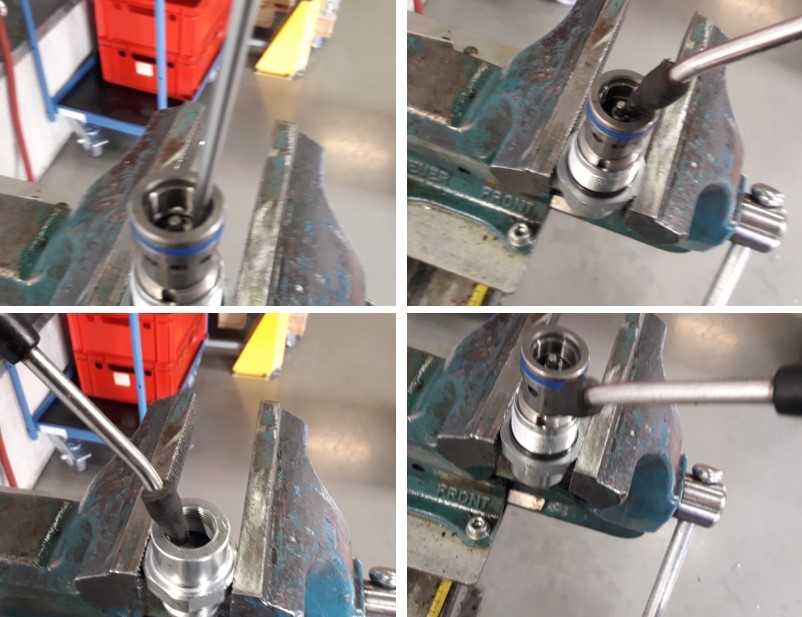

Proces in afbeeldingen zichtbaar
